Spool valve는 공압작동식 밸브입니다.
0.35MPa이상의 공기압으로 변이 열리고, 내장 스프링에 의해 변이 닫힙니다.
디스펜스 콘트롤라및 압송용기(카트리지,탱크등)와 함께 사용하고, 재료의 압송압과 밸브의 개방시간및 니들의 조정에 의해 토출량을 미소량에서 부터 제어가 가능합니다. 이러한 밸브는 변이 닫힐때에 재료가 빨려 올라 오는 "Suck back효과"를 얻을 수 있습니다.

※Suck back효과 : 체적이동을 이용한 Seal방법으로 재료의 끊김을 좋게하고, Tail현상을 억제하는 효과.

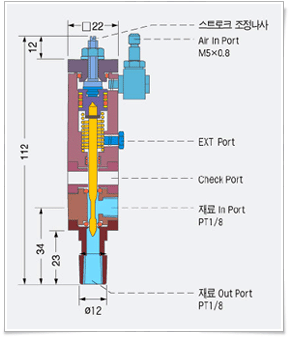

(단위:mm)



특징
AV101형 밸브의 소형 타입입니다.

적용재료
에폭시, 실리콘, 구리스, 페이스트, 접착제, 그외수지전반

표준부속품
lAV102-15E EPDM Seal ..... 2개
lAV102-15S 실리콘 Seal ..... 2개
lAV102-15V 바이톤 Seal ..... 2개

소모부품
품 명 수 량
AV101-15E EPDM Seal 5
AV101-15S 실리콘 Seal 5
AV101-15V 바이톤 Seal 5
AV101-15V 테프론 Seal 5

표준사항
변구조 Spool변 방식
최소토출량 0.05ml
유량(KT치) 5ℓ/min
적용점도 1~1,000,000mPa·s
접액부재질 SUS304, SUS316, 테프론
재료압압송 최대686kPa
배관접속구 IN. OUT PT1/8
작동속도 100cycles/min
작동공기압 343~686kPa
외형치수 (□)22X(H)112mm
질량 270g
