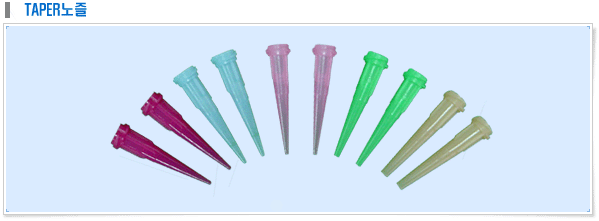

플렌지부착으로 TAPER상의 형상을 하고 있습니다.
원활한 토출이 가능합니다.
재질: 폴리에스테르
1팩 : 20개입
품명 사이즈
PNF-0.4-32 0.4
PNF-0.6-32 0.6
PNF-0.8-32 0.8

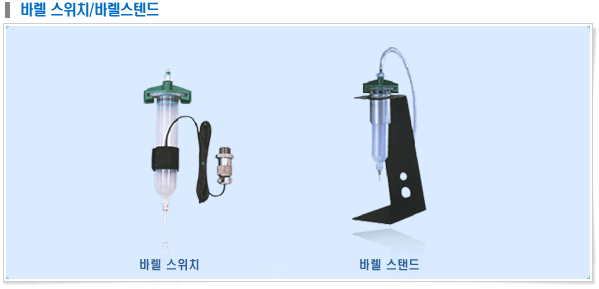

바렐 스위치
바렐에 부착한 Push botton 스위치를, 작업자가 손가락으로 ON, OFF하면서 토출 을 제어합니다.
모든 바렐에 공통으로 사용이 가능합니다.

바렐 스탠드
수작업을 할때 바렐을 세워 두기 위한 스탠드입니다.

품명 사양
VS14바렐스위치 4핀
VS12바렐스위치 2핀
SS04바렐스탠드 공통

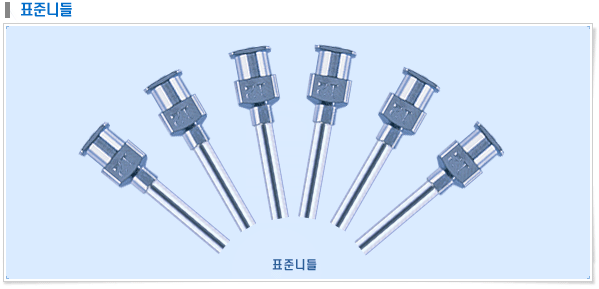

Lock 바렐 및 니들아답터에 연결하여사용합니다.
니들길이 : 13mm
니들재질 : 스테인레스
허브재질 : 황동,크롬도금
1팩 : 120개입
품 명 내경 외경
MN-12G-13 2.18 2.75
MN-13G-13 1.90 2.40
MN-14G-13 1.59 2.10
MN-15G-13 1.43 1.83
MN-16G-13 1.25 1.65
MN-17G-13 1.07 1.46
MN-18G-13 0.84 1.25
MN-19G-13 0.67 1.06
MN-20G-13 0.60 0.90
MN-21G-13 0.52 0.81
MN-22G-13 0.41 0.71
MN-23G-13 0.33 0.64
MN-25G-13 0.26 0.51
MN-26G-13 0.25 0.46
MN-27G-13 0.21 0.41
MN-28G-13 0.17 0.36

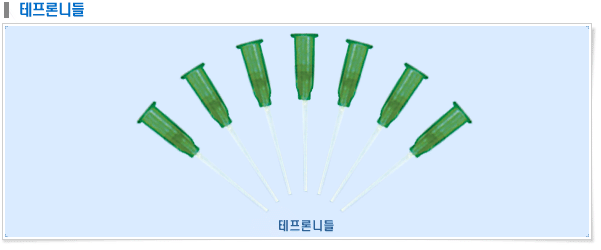

금속제의 니들을 사용할 수 없는 재료의 경우에 사용합니다.
니들길이 : 25mm
니들재질 : 테프론
허브재질 : 폴리프로필렌
1팩 : 20개입
품 명 내경
TN-0.2-25 0.2
TN-0.3-25 0.3
TN-0.4-25 0.4
TN-0.5-25 0.5
TN-0.6-25 0.6
TN-0.8-25 0.8
TN-0.9-25 0.9
TN-1.1-25 1.1
TN-1.2-25 1.2
TN-1.4-25 1.4
TN-1.6-25 1.6

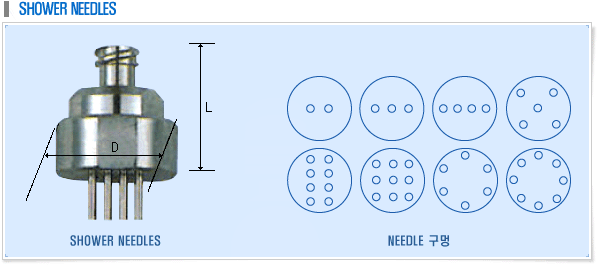

한번에 多点토출이 가능한 니들입니다.
외경은(D)10,15,20,25,30mm의 5종류이며,니들의 수는 1~60 핀이 표준사양입니다.
니들 게이지는 12G~28G중에서 선정할 수 있습니다.
니들의 위치 및 패턴에 대해서는 지정하여 주십시오.
니들길이 : 2mm ~100mm
재질 : SUS304
(L)19X(D)10mm
(L)19X(D)15mm
(L)21X(D)20mm
(L)21X(D)25mm
(L)21X(D)30mm

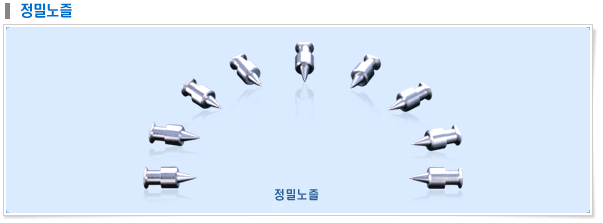

일반적인 노즐의 문제점을 해결하고, 보다 고정도의 미소량
토출이 가능합니다.
(L)18X(D)7.5mm
재질 : SUS303
품명 사이즈
PRN01 0.10
PRN015 0.15
PRN02 0.20
PRN025 0.25
PRN03 0.30
PRN035 0.35
PRN04 0.40
PRN045 0.45
PRN05 0.50

일체가공
니들몸통의 가공은 핀을 삽입한 후 외부에서 조이는 고정 방식이 아니라 연삭에 의한 일체가공입니다. 그러므로 내경의 정도가 비약적으로 향상되었습니다.

TAPER구조
피착면의 단면적을 최소한도로 줄일수가 있습니다. 재료의 부착이 적고,토출량의 재현성이 향상됩니다.

끝단부의 섬세한 가공
순환흐름을 억제한 내부유로의 경사구조에 의해 유동저항이 작기때문에 재료의 막힘이 어렵게 되어있습니다
일반니들에 비해서 같은 토출량이라도 저압, 단시간 토출이 가능합니다.

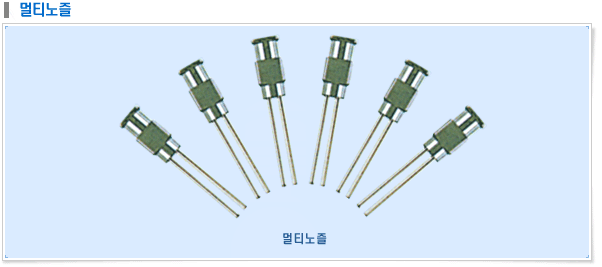

멀티 니들은 좁은 간격에서 여러포인트의 점을 동시에 토출 하는 용도에 사용합니다.
니들 :20mm
니들재질 :스테인레스
허브재질 : 황동 . 크롬도금
1팩 : 12개입
特注니들
니들 핀수, 게이지 수, 니들길이등 사용하시고자 하는 용도에 맞추어서 특별주문으로 상세하게 대응하고 있습니다.
특별주문니들 대응표
핀수 니들게이지 적용범위 핀간격 핀길이 주문단위
2本 17G~28G 2.5 3~100 20本
3本 18G~28G 2.3 3~100 20本
4本 20G~28G 2.1 3~100 20本
지정방법

이와같이 지정하여 주십시요. 상기의 경우 3핀니들, 20게이지, 니들 길이60mm가 됩니다.
주문하실 때에는 니들대응표를 참조한 후에, 핀수, 게이지, 핀길이를 반드시 지정하여 주십시요.
